renvois d’angle avec
transmissions complètes

DESCRIPTION DU PRODUIT

La gamme de renvois d’angle de CMR Group comprend également des transmissions complètes dédiées à certains secteurs de machines agricoles où le besoin de transmission mécanique nécessite non seulement des renvois d’angle mais aussi d’autres éléments mécaniques pour obtenir:

Les caractéristiques techniques varient considérablement en fonction de l’application. Vous trouverez ci-dessous une brève description de la gamme CMR Group qui comprend les séries suivantes: BRBR | RE-RXEVTE

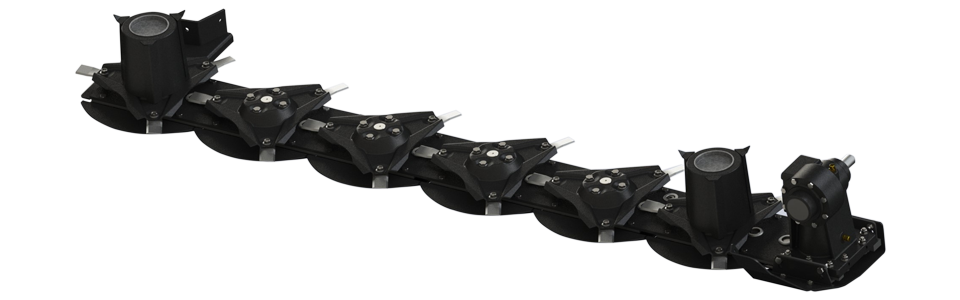

Série B (Barres à disques)

Caractéristiques générales: barres à disques, groupe mécanique complet avec renvoi d’angle et plaque porte-couteaux. La gamme comprend des versions à 4-5-6-7-8 disques, avec 2-3 lames. Puissance de 28HP à 56HP (1.000rpm). Les versions peuvent également inclure une boîte à renvoi avec un rapport 1:2 pour une transmission de puissance jusqu’à 50HP (540rpm).

  • Caractéristiques
  • Applications
  • Accessoires

B04: rapport de transmission 1:2.66, puissance jusqu'à 28HP (1.000rpm), 4 disques, 2/3 lames

Faucheuses à disques latéraux, frontaux et traînés, barre de coupe pour têtes de moissonneuses-batteuses

Pas disponible

  • Caractéristiques
  • Applications
  • Accessoires

B05: rapport de transmission 1:2.66, puissance jusqu'à 35HP (1.000rpm), 5 disques, 2 lames

Faucheuses à disques latéraux, frontaux et traînés, barre de coupe pour têtes de moissonneuses-batteuses

Pas disponible

  • Caractéristiques
  • Applications
  • Accessoires

B06: rapport de transmission 1:2.66, puissance jusqu'à 41HP (1.000rpm), 6 disques, 2/3 lames

Faucheuses à disques latéraux, frontaux et traînés, barre de coupe pour têtes de moissonneuses-batteuses

Pas disponible

  • Caractéristiques
  • Applications
  • Accessoires

B07: rapport de transmission 1:2.66, puissance jusqu'à 49HP (1.000rpm), 7 disques, 2 lames

Faucheuses à disques latéraux, frontaux et traînés, barre de coupe pour têtes de moissonneuses-batteuses

Pas disponible

  • Caractéristiques
  • Applications
  • Accessoires

B08: rapport de transmission 1:2.66, puissance jusqu'à 56HP (1.000rpm), 8 disques, 2/3 lames

Faucheuses à disques latéraux, frontaux et traînés, barre de coupe pour têtes de moissonneuses-batteuses

Pas disponible

Série RB (Traverses pour presses rotatives)

Caractéristiques générales: traverses de presses rotatives, fusions en fonte GS400, puissance de 47.6HP (540rpm) à 125.8HP (1.000rpm).

  • Caractéristiques
  • Applications
  • Accessoires

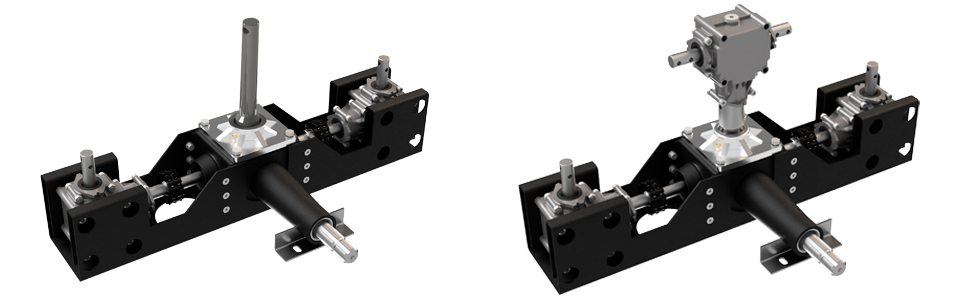

Série R | RE-RX (Renvois d’angle intégraux)

Caractéristiques générales : boîtes triples dans un châssis porteur avec boîte principale à 4 axes, puissance transmissible jusqu’à 15HP (540rpm), matériau en aluminium.

  • Caractéristiques
  • Applications
  • Accessoires

RE: rapport de transmission 2:1, puissance jusqu'à 15HP (540rpm), matériau en aluminium

Épandeur d’engrais

Pas disponible

  • Caractéristiques
  • Applications
  • Accessoires

RX: rapport de transmission 2:1, puissance jusqu'à 15HP (540rpm), matériau en aluminium

Épandeur d’engrais

Pas disponible

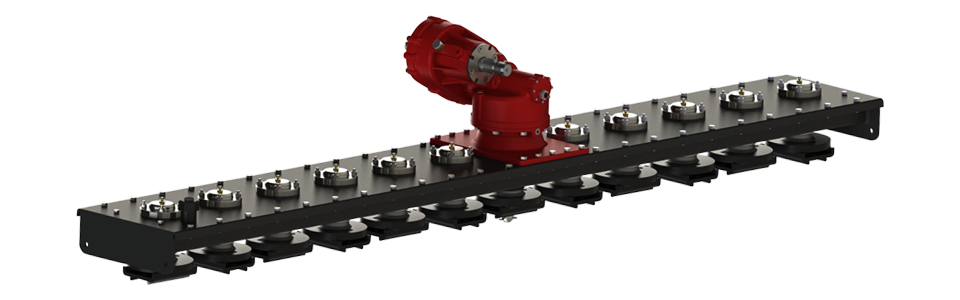

Série EV (Renvois d’angle pour herses)

Caractéristiques générales: boîtier pour herses, groupe mécanique complet avec boîtier à engrenages avec moyeux porte-dents. La gamme prévoit 2 versions différentes dimensionnées en fonction des puissances transmissibles des boîtes de vitesses de CMR Group: EC100 | EC110, EM100 et EC130. Puissances transmissibles jusqu’à 148HP combinées avec des renvois d’angle de la série E.

  • Caractéristiques
  • Applications
  • Accessoires

EV100: longueurs de 1.500 mm. à 3.000 mm., 8 trous avec plaque, décrochage rapide, renvois d’angle EC100 | EC110, puissance jusqu'à 90HP (540rpm) et 110HP (1.000rpm), puissance, EM100 jusqu'à 90HP (540rpm)

Herses rotatives

Pas disponible

  • Caractéristiques
  • Applications
  • Accessoires

EV130: longueurs de 2.500 mm. à 4.000 mm., 8 trous avec plaque, décrochage rapide, renvois d’angle EC130 puissance jusqu'à 110HP (540rpm) et 148HP

Herses rotatives

Pas disponible

Série TE | Tedder (Mécanismes complets pour épandeurs faneurs)

Mécanismes complets pour épandeurs faneurs, comprenant des éléments rotatifs à couples coniques et doubles joints de cardan de liaison. Les fusions et les rallonges permettent de raccorder les systèmes d’ouverture et de fermeture ainsi que les réglages de travail.

  • Caractéristiques
  • Applications
  • Accessoires

G40 : rapport de transmission 2.86:1, puissance jusqu'à 33HP (540rpm), fusion en fonte GS400

Epandeurs faneurs portés et traînés

Pas disponible

Les données figurant dans les tableaux spécifiques du produit sont indicatives et non contraignantes. CMR Group se réserve le droit, à tout moment, de les modifier à sa propre discrétion, sans obligation de préavis à ses clients en vue d’une amélioration continue de ses produits et services.

Pour de plus amples informations, caractéristiques et variantes spécifiques, veuillez contacter nos bureaux spécialisés ou consulter le Catalogue Technique Général RENVOIS D’ANGLE
