scatole ingranaggi
con trasmissioni complete

Descrizione del prodotto

La gamma delle scatole CMR Group comprende anche trasmissioni complete dedicate per alcuni settori di macchine agricole in cui l’esigenza della trasmissione meccanica prevede oltre alle scatole a ingranaggi anche altri elementi meccanici per ottenere:

Le caratteristiche tecniche variano sensibilmente in base all’applicazione, di seguito riportiamo solo una breve descrizione della gamma CMR Group che comprende le seguenti serie: B – RBR | RE-RX – EV – TE

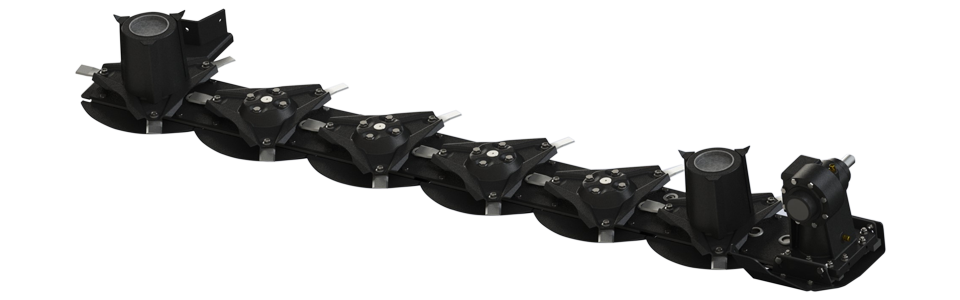

Serie B (Barre falcianti)

Caratteristiche generali: barre a dischi, gruppo meccanico completo di vasca ingranaggi con piatto portacoltelli. La gamma comprende le versioni a 4-5-6-7-8 dischi, con 2-3 lame. Potenza da 28HP a 56HP (1.000rpm). Le versioni possono prevedere anche una scatola a rinvio con rapporto 1:2 per trasmissione potenza fino a 50HP (540 giri/min.).

  • Caratteristiche
  • Applicazioni
  • Accessori

B04: rapporto di trasmissione 1:2.66, potenza fino a 28HP (1.000rpm), 4 dischi, 2/3 lame

Falciatrici a dischi laterali, frontali e trainate, barre di taglio per testate mietitrebbie

n.d.

  • Caratteristiche
  • Applicazioni
  • Accessori

B05: rapporto di trasmissione 1:2.66, potenza fino a 35HP (1.000rpm), 5 dischi, 2 lame

Falciatrici a dischi laterali, frontali e trainate, barre di taglio per testate mietitrebbie

n.d.

  • Caratteristiche
  • Applicazioni
  • Accessori

B06: rapporto di trasmissione 1:2.66, potenza fino a 41HP (1.000rpm), 6 dischi, 2/3 lame

Falciatrici a dischi laterali, frontali e trainate, barre di taglio per testate mietitrebbie

n.d.

  • Caratteristiche
  • Applicazioni
  • Accessori

B07: rapporto di trasmissione 1:2.66, potenza fino a 49HP (1.000rpm), 7 dischi, 2 lame

Falciatrici a dischi laterali, frontali e trainate, barre di taglio per testate mietitrebbie

n.d.

  • Caratteristiche
  • Applicazioni
  • Accessori

B08: rapporto di trasmissione 1:2.66, potenza fino a 56HP (1.000rpm), 8 dischi, 2/3 lame

Falciatrici a dischi laterali, frontali e trainate, barre di taglio per testate mietitrebbie

n.d.

Serie RB (Traverse per rotopresse)

Caratteristiche generali: traverse per rotopresse, fusioni in ghisa GS400, potenza da 47.6HP (540rpm) a 125.8HP (1.000rpm).

  • Caratteristiche
  • Applicazioni
  • Accessori

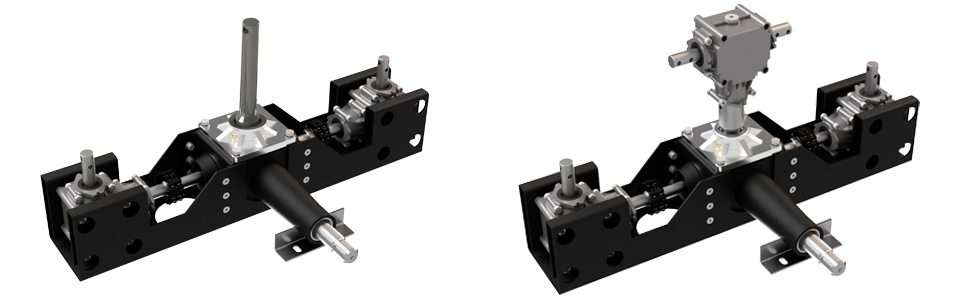

Serie R | RE-RX (Rinvii angolari integrali)

Caratteristiche generali: scatole triple in telaio portante con scatola principale a 4 assi, potenza trasmissibile fino a 15HP (540rpm), materiale in alluminio.

  • Caratteristiche
  • Applicazioni
  • Accessori

RE: rapporto di trasmissione 2:1, potenza fino a 15HP (540rpm), materiale in alluminio

Spandiconcime

n.d.

  • Caratteristiche
  • Applicazioni
  • Accessori

RX: rapporto di trasmissione 2:1, potenza fino a 15HP (540rpm), materiale in alluminio

Spandiconcime

n.d.

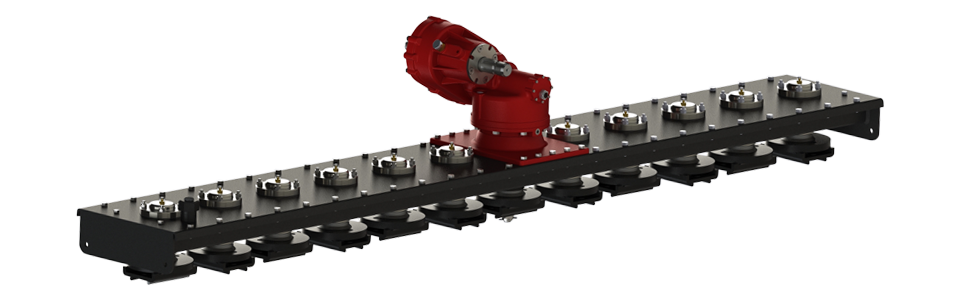

Serie EV (Scatole ingranaggi per erpici)

Caratteristiche generali: vasche per erpici, gruppo meccanico completo di vasca ingranaggi con mozzi portadenti. La gamma prevede 2 diverse versioni dimensionate in base alle potenze trasmissibili dalle scatole cambio CMR Group EC100 | EC110, EM100 e EC130. Potenze trasmissibili fino a 148HP combinate con scatole ingranaggi della serie E.

  • Caratteristiche
  • Applicazioni
  • Accessori

EV100: lunghezze da 1.500 mm. a 3.000 mm., 8 fori con piastra, sgancio rapido, scatola ingranaggi EC100 | EC110, potenza fino a 90HP (540rpm) e 110HP (1.000rpm), EM100 potenza fino a 90HP (540rpm)

Erpici rotanti

n.d.

  • Caratteristiche
  • Applicazioni
  • Accessori

EV130: lunghezze da 2.500 mm. a 4.000 mm., 8 fori con piastra, sgancio rapido, scatola ingranaggi EC130, potenza fino a 110HP (540rpm) e 148HP (1.000rpm)

Erpici rotanti

n.d.

Serie TE | Tedder (Meccaniche complete per spandivoltafieno)

Meccaniche complete per spandivoltafieno, comprendono elementi rotanti con coppie coniche e doppi giunti cardanici di collegamento. Le fusioni e le prolunghe prevedono gli attacchi per sistemi di apertura e chiusura oltre che per le regolazioni di lavoro.

  • Caratteristiche
  • Applicazioni
  • Accessori

G40: rapporto di trasmissione 2.86:1, potenza fino a 33HP (540rpm), fusioni in ghisa GS400

Spandivoltafieno portati e trainati

n.d.

I dati riportati nelle specifiche tabelle prodotto sono indicativi e non impegnativi. CMR Group si riserva il diritto, in qualsiasi momento di modificarli a propria discrezione, senza alcun obbligo di preavviso ai propri Clienti in un’ottica di continuo miglioramento dei propri prodotti e servizi.

Per ulteriori informazioni e specifiche varianti potete contattare i nostri uffici dedicati o consultare il Catalogo Tecnico Generale SCATOLE INGRANAGGI.
