boîtes à renvoi d’angle

DESCRIPTION DU PRODUIT

La gamme CMR Group répond aux besoins de toutes les machines agricoles qui utilisent des boîtes à renvoi d’angle, donc avec la nécessité de transmettre la puissance en la déviant de 90°.

Selon les applications, la gamme CMR Group comprend des pièces moulées, des engrenages, aux dimensions et conception structurelle, afin de mieux répondre aux exigences techniques dans le meilleur rapport performance/prix possible. Cette gamme comprend des réducteurs et des multiplicateurs, des distributeurs et des renvois d’angle, des boîtes de vitesse. La gamme CMR Group comprend les séries suivantes: LTVESIG

Série L15

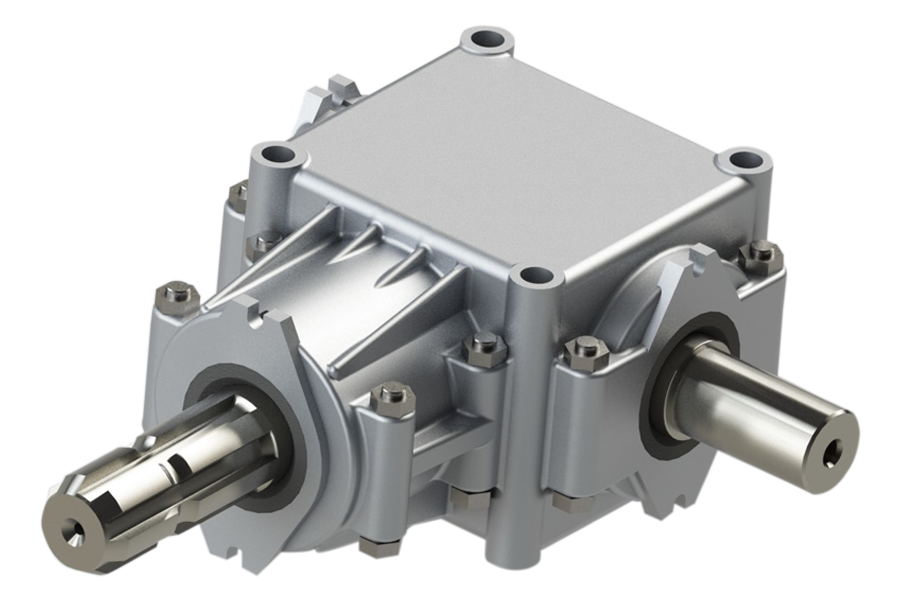

Série L (Renvoi d’angle en aluminium)

Caractéristiques générales: pièces moulées en aluminium, pour les applications où le moulage de la boîte n’a pas d’exigences particulières de résistance du châssis. Puissances transmissibles jusqu’à 21.8HP, utilisables dans diverses applications.

  • Caractéristiques
  • Applications
  • Accessoires

L11: dimensionnellement le plus petit de la gamme CMR Group, le seul sur le marché avec des rapports autres que 1:1, puissance jusqu'à 10.9HP (540rpm), moulage d'aluminium

Epandeur d’engrais, épandeurs d’engrais doubles

Pas disponible

  • Caractéristiques
  • Applications
  • Accessoires

L15: la version la plus demandée sur le marché, rapport de transmission 1:3.25, puissance jusqu'à 16.3HP (540rpm), fusion d'aluminium

Scies circulaires/à ruban, épandeur d’engrais, épandeur d’engrais doubles, ramasseuse-presse, enrubanneuses

  • Caractéristiques
  • Applications
  • Accessoires

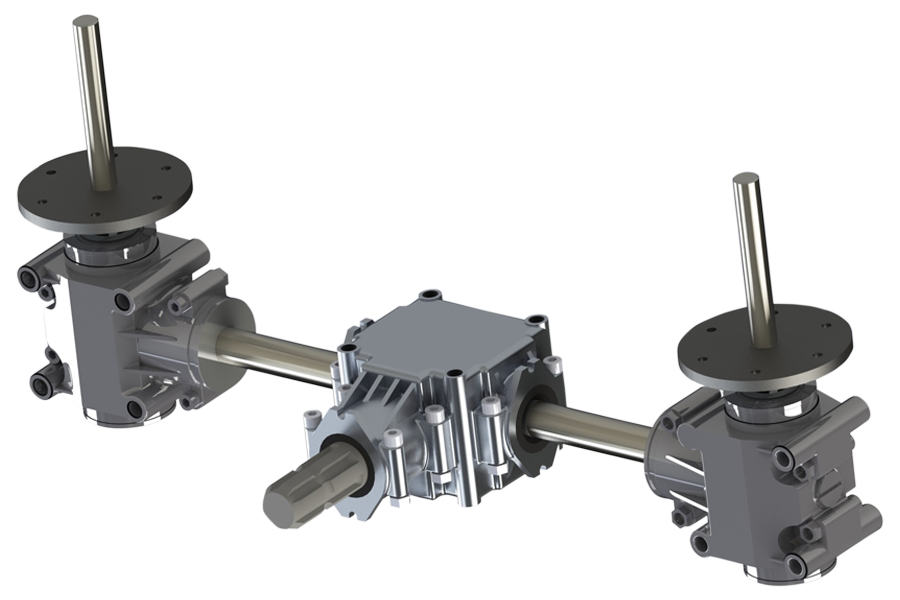

L11-15-11: rapport de transmission 1:1.35, puissance jusqu'à 15HP (540rpm), fusion d'aluminium

Épandeurs d’engrais

Pas disponible

  • Caractéristiques
  • Applications
  • Accessoires

L15-T18-L15: rapport de transmission 1:1.35, puissance jusqu'à 15HP (540rpm), fusion d'aluminium+fonte G25

Épandeurs d’engrais

Pas disponible

Série T18

Série T (Renvoi d’angle en fonte)

Caractéristiques générales: fusions en fonte, de G25 à GS400, pour les applications dans lesquelles la fusion de la boîte peut avoir des exigences de résistance particulière du châssis avec des puissances transmissibles de 5.5HP à 50.3HP (1.000rpm), régime d’entrée (max. 2.000rpm) uniquement avec un rapport maximal de 1:1, module de dent maximal M8, convient à presque toutes les applications agricoles. Toutes les versions comprennent : une double position pour le bouchon d’évent, une double position pour le bouchon de niveau, des canalisations internes pour une lubrification efficace de tous les points de la fusion, des fixations pour la boîte de pièces latérales supérieures et inférieures, des trous sur le moyeu pour l’application de rallonges.

  • Caractéristiques
  • Applications
  • Accessoires

T18: rapport de transmission 1:1, puissance jusqu'à 15HP (540rpm), fusion d'aluminium

Scies circulaires/à ruban, épandeurs d’engrais

Pas disponible

  • Caractéristiques
  • Applications
  • Accessoires

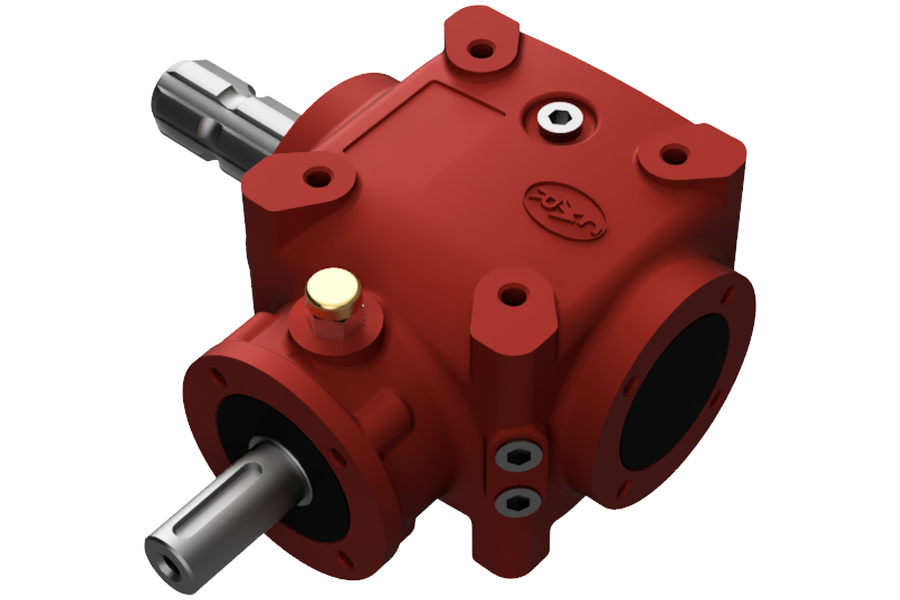

T20: rapport de transmission 1:1, puissance jusqu'à 50.3HP (1.000rpm), fusion en fonte G25, sur demande fonte GS400, versions également avec denture hélicoïdale, roue libre avec 3 clavettes et 9 positions de réenclenchement, raccord de pompe applicable

Fraises, broyeurs, épandeurs d’engrais

  • Caractéristiques
  • Applications
  • Accessoires

T29: rapport de transmission 1:6, puissance jusqu'à 17.7HP (540rpm), fusion en fonte G25, versions à denture hélicoïdale

Poudreuses

Pas disponible

  • Caractéristiques
  • Applications
  • Accessoires

T45: rapport de transmission 1:1, puissance jusqu'à 54.4HP (540rpm), fusion en fonte G25, sur demande fonte GS400, roue libre applicable avec 3 clavettes et 9 positions de réenclenchement

Cultivateurs multiples, fraises, ramasseuse-presse

  • Caractéristiques
  • Applications
  • Accessoires

T55: rapport de transmission 1:1, puissance jusqu'à 68HP (540rpm), fusion en fonte GS400, roue libre applicable avec 3 clavettes et 9 positions de réenclenchement

Cultivateurs multiples, fraises, séchoirs, ramasseuse-presse

  • Caractéristiques
  • Applications
  • Accessoires
  • Caractéristiques
  • Applications
  • Accessoires

T102: rapport de transmission 1:1.93, puissance jusqu'à 125.1HP (1.000rpm), fusion en fonte GS400, engrenages hélicoïdaux de série, roue libre et double roue libre applicables toutes deux avec 3 clavettes et 9 positions de réenclenchement, raccord de pompe applicable

Broyeurs

  • Caractéristiques
  • Applications
  • Accessoires
Série V73

Série V (Multiplicateurs verticaux)

Caractéristiques générales : fusions en fonte EN-GJL-250/GS400, tours en entrée maximum (540rpm), puissances transmissibles de 20HP à 74.8HP, module de dents maximal M6, double position pour le bouchon d’évent, double position pour le bouchon de niveau, exclusivement pour le secteur des tondeuses et débroussailleuses à axe vertical.

  • Caractéristiques
  • Applications
  • Accessoires

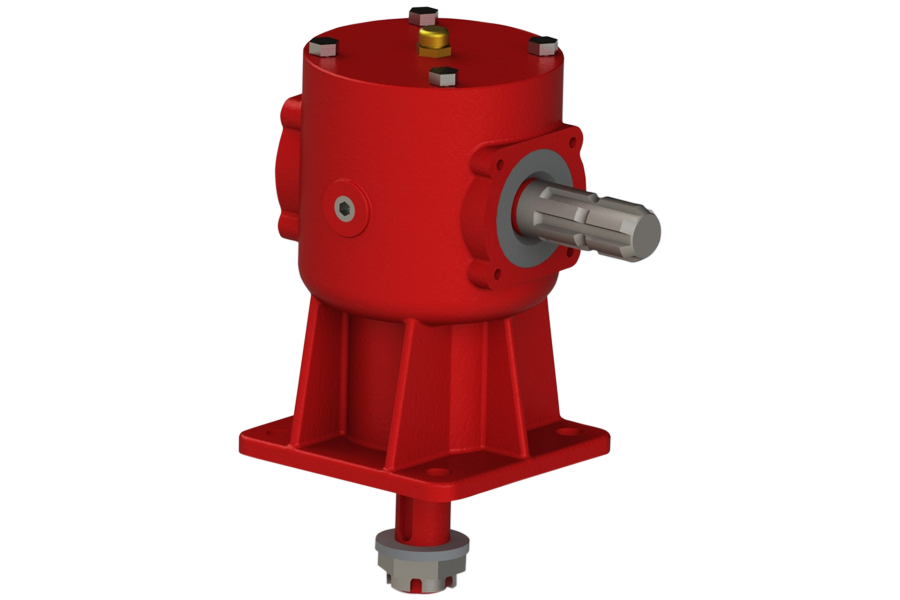

V25: rapport de transmission 1:2.83, puissance jusqu'à 20HP (540rpm), fusion en fonte EN-GJL-250

Débroussailleuses, tondeuses

Pas disponible

  • Caractéristiques
  • Applications
  • Accessoires

V30: rapport de transmission 1:2.30, puissance jusqu'à 40HP (540rpm), fusion en fonte GS400

Débroussailleuses, tondeuses

Pas disponible

  • Caractéristiques
  • Applications
  • Accessoires

V32: rapport de transmission 1:2.30, puissance jusqu'à 40HP (540rpm), fusion en fonte GS400

Débroussailleuses, tondeuses

Pas disponible

  • Caractéristiques
  • Applications
  • Accessoires

V50: rapport de transmission 1:3, puissance jusqu'à 44.9HP (540rpm), fusion en fonte G25, sur demande fonte GS400

Débroussailleuses, tondeuses

Pas disponible

  • Caractéristiques
  • Applications
  • Accessoires

V53: rapport de transmission 1:1.71, puissance jusqu'à 40.1HP (540rpm), fusion en fonte GS400

Débroussailleuses, tondeuses

Pas disponible

  • Caractéristiques
  • Applications
  • Accessoires

V60: rapport de transmission 1:1.93, puissance jusqu'à 59.8HP (540rpm), fusion en fonte GS400

Débroussailleuses, tondeuses

Pas disponible

  • Caractéristiques
  • Applications
  • Accessoires

V73: rapport de transmission 1:1.83, puissance jusqu'à 74.8HP (540rpm), fusion en fonte GS400

Débroussailleuses, tondeuses

Pas disponible

Série EC130

Série E (Renvois d’angle pour herses)

Caractéristiques générales: fusions en fonte GS400, rapport de transmission 3.29:1, tours en entrée maximum (540rpm) à puissances transmissibles de 90HP à 300HP, module de dents maximal M8, double position pour le bouchon d’évent, double position pour le bouchon de niveau. Toutes les versions prévoient, une double position pour le bouchon de niveau, un bouchon d’évent, des canalisations internes pour la lubrification pilotée. Exclusivement pour le secteur des herses rotatives.

  • Caractéristiques
  • Applications
  • Accessoires

EC110: rapport de transmission 2.93:1, puissance jusqu'à 110HP (1.000rpm), fusion en fonte GS400, engrenages hélicoïdaux standard, arbre d'entrée traversant pour l'application semoir, embase tournante à 90° pour les herses repliables, kit d'engrenages pour changement de vitesse manuel

Herses rotatives, herses repliables

Pas disponible

  • Caractéristiques
  • Applications
  • Accessoires

EM100: rapport de transmission 2.07:1, puissance jusqu'à 90HP (540rpm), fusion en fonte GS400, engrenages hélicoïdaux de série, arbre en entrée traversant pour application semoir, embase tournante de 90° pour herses repliables

Herses rotatives, herses repliables

Pas disponible

  • Caractéristiques
  • Applications
  • Accessoires

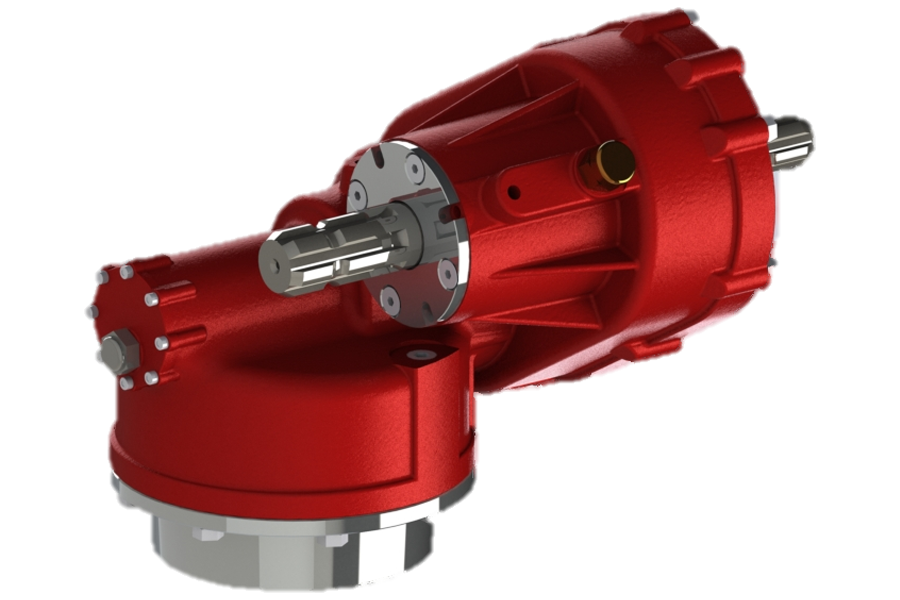

EC130: rapport de transmission 3.20:1, puissance jusqu'à 148HP (1.000), fusion en fonte GS400, engrenages hélicoïdaux de série, arbre d'entrée traversant pour l'application semoir, embase tournante à 90° pour les herses repliables, fusion boîte de vitesses réglable en trois positions: droite-gauche-centrale, kit d'engrenages pour changement de vitesse manuel

Herses rotatives, herses repliables

Pas disponible

  • Caractéristiques
  • Applications
  • Accessoires

EM130: rapport de transmission 2.60:1, puissance jusqu'à 123HP (1.000rpm), fusion en fonte GS400, engrenages hélicoïdaux de série, arbre en entrée traversant pour application semoir Toutes les versions prévoient une double position pour le bouchon de niveau, un bouchon d’évent, des canalisations internes pour la lubrification pilotée

Herses rotatives, herses repliables

Pas disponible

  • Caractéristiques
  • Applications
  • Accessoires

EC300: rapport de transmission 2.60:1, puissance jusqu'à 300HP (1.000rpm), fusion en fonte GS400, engrenages hélicoïdaux de série

Herses rotatives

Pas disponible

Série S12

Série S (Réducteurs pour girofaneurs)

Caractéristiques générales: fusions en fonte GS400, couple de travail jusqu’à 240 Nm, rapport de transmission 9.7:1, tours en entrée maximum (540rpm), module de dent maximum M5. Exclusivement pour le secteur des girofaneurs.

  • Caractéristiques
  • Applications
  • Accessoires

S6: boîte de vitesses à 6 bras, engrenages hélicoïdaux, rapport de transmission 7.14:1, tours en entrée 540rpm, couple de sortie maximum 312 Nm, fusion en fonte GS400

Girofaneurs

Pas disponible

  • Caractéristiques
  • Applications
  • Accessoires

S8: boîte de vitesses à 8 bras, engrenages hélicoïdaux, rapport de transmission 7.14:1, tours en entrée 540rpm, couple de sortie maximum 312 Nm, fusion en fonte GS400

Girofaneurs

Pas disponible

  • Caractéristiques
  • Applications
  • Accessoires

S9: groupe à 9 bras, engrenages hélicoïdaux, rapport de transmission 7.14:1, tours en entrée 540rpm, couple en sortie maximum 312 Nm, fusion en fonte GS400, versions spécifiques pour machines doubles avec rotation à droite et à gauche

Girofaneurs, girofaneurs doubles

Pas disponible

  • Caractéristiques
  • Applications
  • Accessoires

S11: groupe à 11 bras, engrenages hélicoïdaux, rapport de transmission 8.55:1, tours en entrée 540rpm, couple en sortie maximum 312 Nm, fusion en fonte GS400, versions spécifiques pour machines doubles avec rotation à droite et à gauche

Girofaneurs, girofaneurs doubles

Pas disponible

  • Caractéristiques
  • Applications
  • Accessoires

S12: groupe à 12 bras, engrenages hélicoïdaux, rapport de transmission 8.1:1, tours en entrée 540rpm, couple en sortie maximum 312 Nm, fusion en fonte GS400, versions spécifiques pour machines doubles avec rotation à droite et à gauche

Girofaneurs, girofaneurs doubles

Pas disponible

  • Caractéristiques
  • Applications
  • Accessoires

S13: groupe à 13 bras, engrenages hélicoïdaux, rapport de transmission 9.7:1, tours en entrée 540rpm, couple en sortie maximum 312 Nm, fusion en fonte GS400

Girofaneurs

Pas disponible

  • Caractéristiques
  • Applications
  • Accessoires

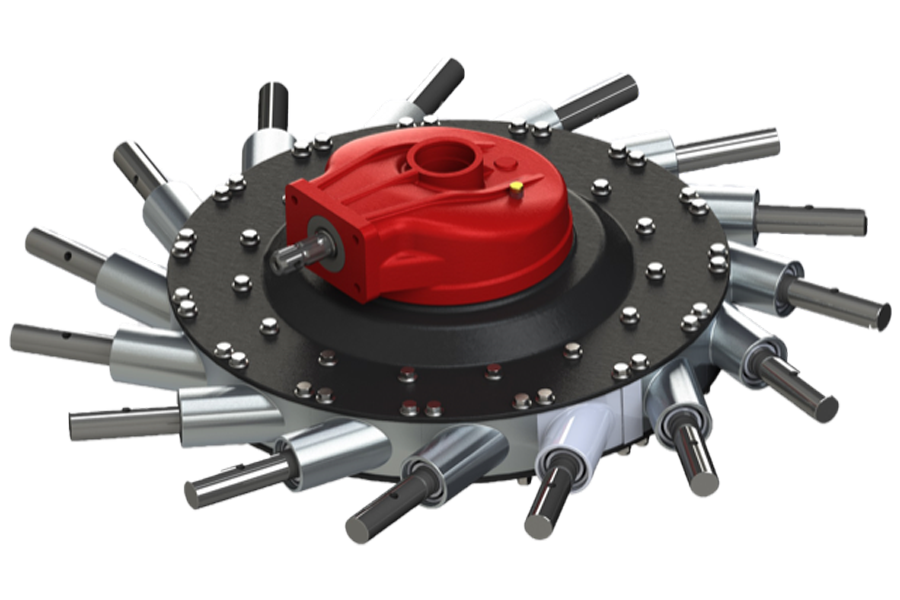

S15: groupe à 15 bras, engrenages hélicoïdaux, rapport de transmission 9.7:1, tours en entrée 540rpm, couple en sortie maximum 312 Nm, fusion en fonte GS400

Girofaneurs

Pas disponible

Série I25

Série I (Renvois d’angle pour systèmes d’irrigation)

Caractéristiques générales: fusions en fonte G25, couple de travail jusqu’à 250 Nm, rapport de transmission 631:1 ÷ 1.307:1, tours en entrée maximum (540rpm). Exclusivement pour le secteur des enrouleurs d’irrigation

  • Caractéristiques
  • Applications
  • Accessoires

I25: boîte de vitesses 2/4 vitesses, rapport de transmission 631:1 ÷ 1 307:1, tours en entrée 540rpm, couple de sortie maximum 250 Nm, fusion en fonte G25

Enrouleurs d’irrigation

Pas disponible

Série G18

Série G (Renvois d’angle)

Caractéristiques générales: fusions en fonte G25/G400, couple de travail jusqu’à 721 Nm, rapport de transmission 1.77:1, tours en entrée maximum (540rpm). Exclusivement pour le secteur des faneuses rotatives.

  • Caractéristiques
  • Applications
  • Accessoires

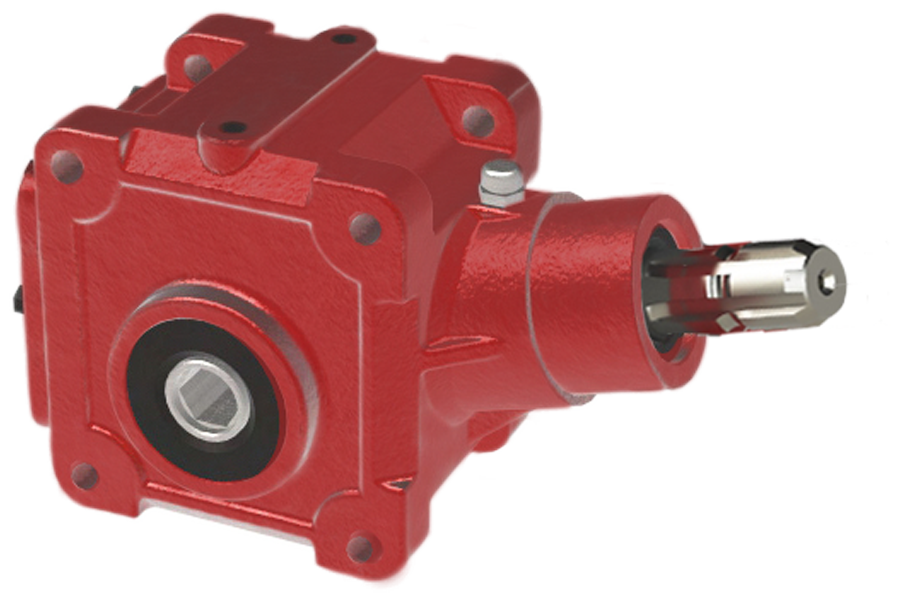

G18: rapport de transmission 1.77:1, tours en entrée (540rpm), couple de sortie maximum 721 Nm, fusion en fonte G25

Faneuses rotatives

Pas disponible

  • Caractéristiques
  • Applications
  • Accessoires

G19: rapport de transmission 2:1, tours en entrée (305rpm), couple de sortie maximum 476 Nm, fusion en fonte G400

Faneuses rotatives

Pas disponible

Les données figurant dans les tableaux spécifiques du produit sont indicatives et non contraignantes. CMR Group se réserve le droit, à tout moment, de les modifier à sa propre discrétion, sans obligation de préavis à ses clients en vue d’une amélioration continue de ses produits et services.

Pour de plus amples informations, caractéristiques et variantes spécifiques, veuillez contacter nos bureaux spécialisés ou consulter le Catalogue Technique Général RENVOIS D’ANGLE
