cajas de engranajes
ejes ortogonales

Descripción del producto

La gama CMR Group responde a las necesidades de toda la maquinaria agrícola que adopta cajas con pares cónicos, por lo tanto con la necesidad de transmitir potencia reenviándola 90°.

En función de las aplicaciones, la gama CMR Group prevé tipos de fundiciones, tipos de engranajes, tamaños y diseño estructural, para responder mejor a las necesidades técnicas en las mejores condiciones posibles en la relación prestaciones/precio. Pertenecen a esta gama reductores y multiplicadores, repartidores y reenvíos, cambios de velocidad. La gama CMR Group de cajas de engranajes de ejes ortogonales incluye la siguiente serie:  L – T – V – E – S – I – G

Serie L15

Serie L (Reenvíos en aluminio)

Características técnicas generales: fundiciones de aluminio, para aplicaciones en las que la fundición de la caja no requiere especial resistencia a nivel de chasis con potencias transmisibles de hasta 21.8HP, para diferentes aplicaciones

  • Características
  • Aplicaciones
  • Accesorios

L11: a nivel de dimensiones es la más pequeña de la gama CMR Group, la única en el mercado con relaciones diferentes de 1:1, potencias transmisibles de hasta 10.9HP (540rpm), fusión de aluminio

Abonadoras y abonadoras dobles

n.d.

  • Características
  • Aplicaciones
  • Accesorios

L15: la versión más demandada por el mercado, relación de transmisión 1:3.25, potencias transmisibles de hasta 16.3HP (540rpm), fusión de aluminio

Sierras circular/de cinta para madera, abonadoras y abonadoras dobles, enfardadoras, fajadoras

  • Características
  • Aplicaciones
  • Accesorios

L11-15-11: relación de transmisión 1:1.35, potencias transmisibles de hasta 15HP (540rpm), fusión de aluminio

Abonadoras

n.d.

  • Características
  • Aplicaciones
  • Accesorios

L15-T18-L15: relación de transmisión 1:1.35, potencias transmisibles de hasta 15HP (540rpm), fusión de aluminio+fundición G25

Abonadoras

n.d.

Serie T18

Serie T (Reenvíos angulares en fundición)

Características técnicas generales: fusiones de fundición, de la G25 a la GS400, para aplicaciones en las que la fundición de la caja puede requerir especial resistencia a nivel de chasis con potencias transmisibles de 5.5HP hasta 50.3HP (1.000rpm), revoluciones entrada (máx 2.000rpm) solo con relación máxima 1:1, módulo diente máximo M8, para casi todas las aplicaciones agrícolas. Todas las versiones incluyen: doble posición para tapón de alivio, doble posición para tapón de nivel, conductos internos para lubricación eficaz en todos los puntos de la fundición, enganches de fijación de la caja de piezas: superior-inferior-lateral, perforaciones en cubo para aplicación de extensiones.

  • Características
  • Aplicaciones
  • Accesorios

T18: relación de transmisión 1:1, potencias transmisibles de hasta 15HP (540rpm), fusión de aluminio

Sierras circular/de cinta, abonadoras

n.d.

  • Características
  • Aplicaciones
  • Accesorios

T20: relación de transmisión 1:1, potencias transmisibles de hasta 50.3HP (1.000rpm), fusión de fundición G25 bajo pedido fundición GS400, versiones también con dentado helicoidal, rueda libre con 3 chavetas y 9 posiciones de reinserción, enganche bomba aplicable

Fresadoras, picadoras, enfardadoras

  • Características
  • Aplicaciones
  • Accesorios

T29: relación de transmisión 1:6, potencias transmisibles de hasta 17.7HP (540rpm), fusión de fundición G25, versiones también con dentado helicoidal

Espolvoreadores

n.d.

  • Características
  • Aplicaciones
  • Accesorios

T36: relación de transmisión 1:1.46, potencias transmisibles de hasta 31.3HP (540rpm), fusión de fundición G25 bajo pedido fundición GS400, rueda libre con 3 chavetas y 9 posiciones de reinserción

Fresadoras, picadoras

  • Características
  • Aplicaciones
  • Accesorios
  • Características
  • Aplicaciones
  • Accesorios
  • Características
  • Aplicaciones
  • Accesorios
  • Características
  • Aplicaciones
  • Accesorios

T100: relación de transmisión 1:1.66, potencias transmisibles de hasta 59HP (1.000rpm), fusión de fundición GS400, rueda libre y doble rueda libre aplicables ambas con 3 chavetas y 9 posiciones de reinserción

Picadoras

  • Características
  • Aplicaciones
  • Accesorios

T102: relación de transmisión 1:1.9, potencias transmisibles de hasta 125.1HPP (1.000rpm), fusión de fundición GS400, engranajes helicoidales aplicables, rueda libre y doble rueda libre aplicables ambas con 3 chavetas y 9 posiciones de reinserción, enganche bomba aplicable

Picadoras

  • Características
  • Aplicaciones
  • Accesorios

T152: relación de transmisión 1:1.57, potencias transmisibles de hasta 291HP (1.000rpm), fusión de fundición GS400, engranajes helicoidales de serie, rueda libre aplicable con 4 chavetas y 12 posiciones de reinserción

Gradas rotativas, picadoras

Serie V73

Serie V (Multiplicadores verticales)

Características técnicas generales: fusiones de fundición EN-GJL-250/GS400, revoluciones en entrada a (540rpm) con potencias transmisibles de 20HP fino a 74.8HP, módulo diente máximo M6, doble posición para tapón de alivio, doble posición para tapón de nivel, exclusivamente para el sector de los cortacéspedes de eje vertical y desbrozadoras.

  • Características
  • Aplicaciones
  • Accesorios

V25: relación de transmisión 1:2.83, potencias transmisibles de hasta 20HP (540rpm), fusión de fundición EN-GJL-250

Desbrozadoras, cortacéspedes

n.d.

  • Características
  • Aplicaciones
  • Accesorios

V30: relación de transmisión 1:2.30, potencias transmisibles de hasta 40HP (540rpm), fusión de fundición GS400

Desbrozadoras, cortacéspedes

n.d.

  • Características
  • Aplicaciones
  • Accesorios

V32: relación de transmisión 1:2.30, potencias transmisibles de hasta 40HP (540rpm), fusión de fundición GS400

Desbrozadoras, cortacéspedes

n.d.

  • Características
  • Aplicaciones
  • Accesorios

V50: relación de transmisión 1:3, potencias transmisibles de hasta 44.9HP (540rpm), fusión de fundición G25 bajo pedido GS400

Desbrozadoras, cortacéspedes

n.d.

  • Características
  • Aplicaciones
  • Accesorios

V53: relación de transmisión 1:1.71, potencias transmisibles de hasta 40.1HP (540rpm), fusión de fundición GS400

Desbrozadoras, cortacéspedes

n.d.

  • Características
  • Aplicaciones
  • Accesorios

V60: relación de transmisión 1:1.93, potencias transmisibles de hasta 59.8HP (540rpm), fusión de fundición GS400

Desbrozadoras, cortacéspedes

n.d.

  • Características
  • Aplicaciones
  • Accesorios

V73: relación de transmisión 1:1.83, potencias transmisibles de hasta 74.8HP (540rpm),

Desbrozadoras, cortacéspedes

n.d.

Serie EC130

Serie E (Cajas de engranajes para gradas rotativas)

Características técnicas generales: fusiones de fundición GS400, relación de transmisión 3.29:1, revoluciones en entrada a (1.000rpm), potencias transmisibles de hasta 90HP fino a 300HP, módulo diente máximo M8. Todas las versiones incluyen doble posición para tapón de nivel, tapón de alivio, conductos internos para lubricación controlada. Exclusivamente para el sector de los gradas rotativas.

  • Características
  • Aplicaciones
  • Accesorios

EC110: relación de transmisión 2.93:1, potencias transmisibles de hasta 110HP (1.000rpm), fusión de fundición GS400, engranajes helicoidales de serie, eje de entrada pasante para aplicación sembradora, base giratoria de 90º para gradas abatibles, kit de engranajes para cambio manual de velocidad.

Gradas y gradas abatibles

n.d.

  • Características
  • Aplicaciones
  • Accesorios

EM100: relación de transmisión 2.07:1, potencias transmisibles de hasta 90HP (540rpm), fusión de fundición GS400, engranajes helicoidales de serie, eje de entrada pasante para aplicación sembradora, base giratoria de 90º para gradas abatibles

Gradas y gradas abatibles

n.d.

  • Características
  • Aplicaciones
  • Accesorios

EC130: relación de transmisión 3.20:1, potencias transmisibles de hasta 148HP (1.000rpm), fusión de fundición GS400, engranajes helicoidales de serie, eje de entrada pasante para aplicación sembradora, base giratoria de 90º para gradas abatibles, fundición cambio orientable en tres posiciones: derecha-izquierda-central, kit de engranajes para cambio manual de velocidad

Gradas y gradas abatibles

n.d.

  • Características
  • Aplicaciones
  • Accesorios

EM130: relación de transmisión 2.60:1, potencias transmisibles de hasta 123HP (1.000rpm), fusión de fundición GS400, engranajes helicoidales de serie, eje de entrada pasante para aplicación sembradora. Todas las versiones incluyen doble posición para tapón de nivel, tapón de alivio, conductos internos para lubricación controlada



Gradas y gradas abatibles

n.d.

  • Características
  • Aplicaciones
  • Accesorios

EC300: relación de transmisión 2.60:1, potencias transmisibles de hasta 300HP (1.000rpm), fusión de fundición GS400, engranajes helicoidales de serie

Gradas rotativas

n.d.

Serie S12

Serie S (Reductores para hileradores rotativos)

Características técnicas generales: fusiones de fundición GS400, par de trabajo hasta 240Nm, relación de transmisión 9.7:1, revoluciones en entrada máx (540rpm), módulo diente máximo M5. Exclusivamente para el sector de los hileradores rotativos.

  • Características
  • Aplicaciones
  • Accesorios

S6: grupo de 6 brazos, engranajes helicoidales, relación de transmisión 7.14:1, revoluciones en entrada 540rpm, par de trabajo máxima en salida 312Nm, fundición en GS400

Hileradores rotativos

n.d.

  • Características
  • Aplicaciones
  • Accesorios

S8: grupo de 8 brazos, engranajes helicoidales, relación de transmisión 7.14:1, revoluciones en entrada 540rpm, par de trabajo máxima en salida 312Nm, fundición en GS400

Hileradores rotativos

n.d.

  • Características
  • Aplicaciones
  • Accesorios

S9: grupo de 9 brazos, engranajes helicoidales, relación de transmisión 7.14:1, revoluciones en entrada 540rpm, par de trabajo máxima en salida 312Nm, fundición en GS400, versiones específicas para máquinas dobles con rotación derecha e izquierda

Hileradores rotativos e hileradores rotativos dobles

n.d.

  • Características
  • Aplicaciones
  • Accesorios

S11: grupo de 11 brazos, engranajes helicoidales, relación de transmisión 8.55:1, revoluciones en entrada 540rpm, par de trabajo máxima en salida 312Nm, fundición en GS400, versiones específicas para máquinas dobles con rotación derecha e izquierda

Hileradores rotativos e hileradores rotativos dobles

n.d.

  • Características
  • Aplicaciones
  • Accesorios

S12: grupo de 12 brazos, engranajes helicoidales, relación de transmisión 8.1:1, revoluciones en entrada 540rpm, par de trabajo máxima en salida 312Nm, fundición en GS400, versiones específicas para máquinas dobles con rotación derecha e izquierda

Hileradores rotativos e hileradores rotativos dobles

n.d.

  • Características
  • Aplicaciones
  • Accesorios

S13: grupo de 13 brazos, engranajes helicoidales, relación de transmisión 9.7:1, revoluciones en entrada 540rpm, par de trabajo máxima en salida 312Nm, fundición en GS400

Hileradores rotativos

n.d.

  • Características
  • Aplicaciones
  • Accesorios

S15: grupo de 15 brazos, engranajes helicoidales, relación de transmisión 9.7:1, revoluciones en entrada 540rpm, par de trabajo máxima en salida 312Nm, fundición en GS400

Hileradores rotativos

n.d.

Serie I25

Serie I (Cajas de engranajes para instalaciones de riego)

Características técnicas generales: fusiones de fundición G25, par de trabajo hasta 250Nm, relación de transmisión 631:1 ÷ 1.307:1, revoluciones en entrada máx (540rpm). Exclusivamente para el sector de los enrollador de riego.

  • Características
  • Aplicaciones
  • Accesorios

I25: caja de cambios de 2/4 velocidades, relación de transmisión 631: 1 ÷ 1.307: 1, revoluciones en entrada máx 540rpm, par máximo de salida 250Nm, fusiones de fundición G25

Enrollador de riego

n.d.

Serie G18

Serie G (Reenvíos angulares)

Características técnicas generales: fusiones de fundición G25/GS400, par de trabajo hasta 721Nm, relación de transmisión 1.77:1, revoluciones en entrada máx (540rpm). Exclusivamente para el sector de los henificadora rotativa.

  • Características
  • Aplicaciones
  • Accesorios

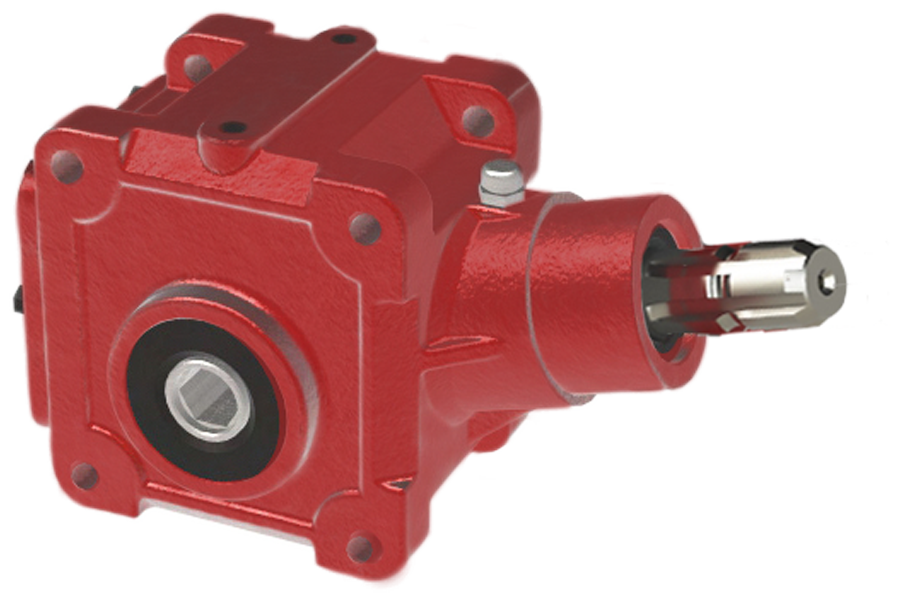

G18: relación de transmisión 1.77:1, revoluciones en entrada 540rpm, par de trabajo hasta en salida 721Nm, fusiones de fundición G25

Henificadora rotativa

n.d.

  • Características
  • Aplicaciones
  • Accesorios

G19: relación de transmisión 2:1, revoluciones en entrada 350rpm, par de trabajo hasta en salida 476Nm, fusiones de fundición GS400

Henificadora rotativa

n.d.

Los datos mostrados en las tablas de productos específicos son indicativos y no vinculantes. CMR Group se reserva el derecho, en cualquier momento, de modificarlos a su discreción, sin obligación de notificar a sus Clientes con miras a la mejora continua de sus productos y servicios.

Para más información, características y variantes específicas, póngase en contacto con nuestras oficinas dedicadas o consulte el Catálogo Técnico General de CAJAS DE ENGRANAJES.
