El eje o árbol cardán es el componente mecánico que permite la transmisión de la potencia del tractor (Power Take Off) a las máquinas agrícolas usuarias (Power Input Connection). Cada cardán está compuesto por dos juntas empalmadas entre sí por tubos telescópicos. La junta cardán formada por dos horquillas (internas/externas) y una cruceta de transmisión.

Especificaciones generales ejes cardán

Las horquillas se distinguen en:

Internas para empalme con tubo telescópico, diferenciadas en función del tipo de tubo.

Externas para inserción en un PTO tractor o eje de entrada máquina agrícola, diferenciadas en función del tamaño de las tomas de fuerza.

Los tamaños de los ejes cardán realizados por CMR Group, para potencia a 540rpm, varían de:

Los ejes cardán CMR Group pueden ser utilizados para velocidades de hasta 1.000rpm. La longitud máxima permitida del cardán varía en función del tamaño de los tubos; para longitudes superiores a 1.600 mm. se recomienda consultar al departamento técnico.

Ejes cardán HOMOCINÉTICOS

CMR Group incluye una amplia gama de ejes cardán homocinéticos a 80°. Las versiones pueden ser con una junta homocinética simple (simple homocinética) o bien con dos juntas homocinéticas (doble homocinética). La versión simple encuentra aplicación en todas las condiciones en que la máquina operadora debe trabajar también en fase de viraje. La versión doble encuentra aplicación sobre todo en las máquinas con timones de dirección. también se utiliza a menudo en las picadoras limpiadoras de zanjas. Las homocinéticas CMR Group se fabrican en diferentes tamaños, capaces de transmitir potencias desde  35HP hasta 130HP, en función de los números de revoluciones que preferiblemente no deben superar las 1.000rpm.

Ejes cardán en la sección

El tamaño de las crucetas de los ejes cardán tienen un diámetro que varía entre 22 mm. hasta 48 mm. (a petición, versiones especiales no presentes en el catálogo general) y permiten transmitir potencias de hasta 250HP. La gama CMR Group de las transmisiones cardán se completa con juntas y juntas dobles. Además, están disponibles versiones con horquillas de enganche para las PTO tractores, en las versiones con botón empotrado y/o abrazadera de bola y/o abrazadera de bola para juntas homocinéticas, con las siguientes medidas acanaladas:

  • – 1”3/8 Z6
  • – 1”3/8 Z8
  • – 1”3/8 Z21
  • – 1”3/4 Z6
  • – 1”3/4 Z20

Las versiones con horquillas lado máquina, además de los tamaños y versiones mencionados arriba, con botón empotrado y/o abrazadera de bola, se fabrican con:

  • – ruedas libres (RA1 – RA2) ;

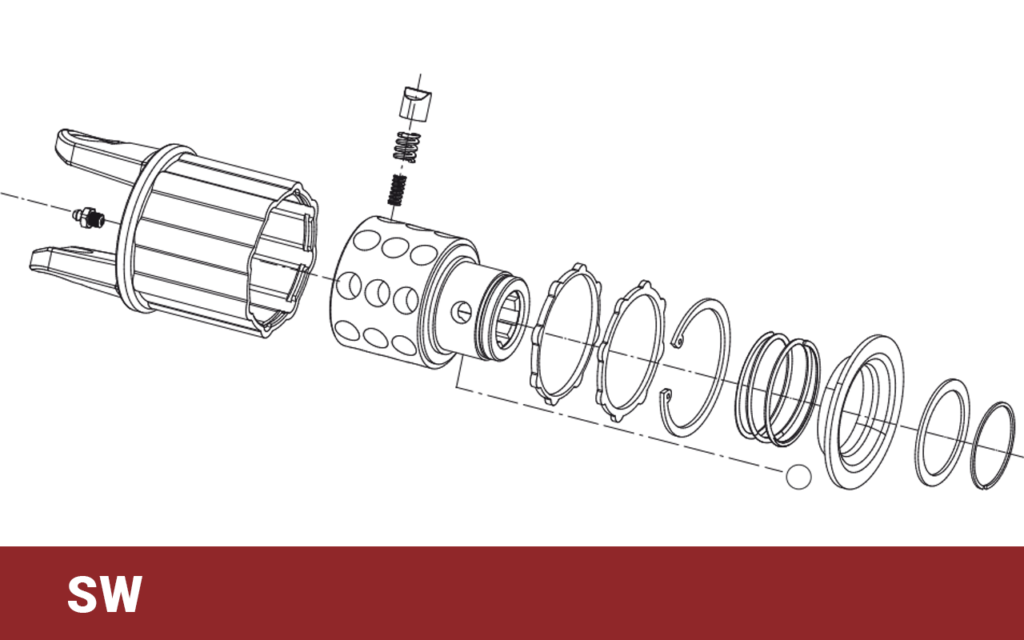

  • – limitadores de trinquetes (SW1 – SW2 – SW3 – SW4) ;
  • – limitadores de perno de corte (SB1 – SB2) ;
  • – limitadores con embragues de disco con arandelas elásticas esféricas (FFT1 – FFT2 – FFT3 – FFT4) ;
  • – limitadores de disco con resortes de alambre (FFV4) ;
  • – limitadores automáticos (AT1 – AT2) ;
  • – limitadores de pernos de corte y rueda libre (SBR1) ;
  • – limitadores con embragues de disco con arandelas elásticas esféricas y rueda libre (FFTR2).

Por elección técnica/cualitativa, CMR Group no incluye en su gama ejes cardán económicos con horquillas y tubo soldados. Todos los ejes cardán prevén únicamente la fijación del tubo con horquilla mediante pasador elástico. CMR Group utiliza únicamente crucetas con rodillos, ya que que las versiones sinterizadas no permiten a la junta cardán trabajar en ángulo sin sufrir desgastes precoces. Todos los componentes de transmisión suministrados por CMR Group se diseñan y fabrican de acuerdo con las normas de Seguridad obligatorias y en base a los más elevados estándares de fiabilidad y funcionalidad. Para más información es posible descargar el Catálogo Técnico General.

Perfiles de tubos telescópicos

CMR Group propone 4 series diferentes de ejes cardán que se distinguen según el tipo de tubo telescópico previsto:

Repuestos para dispositivo

Al menos una vez por semana debe llevarse a cabo el mantenimiento ordinario del cardán; la aplicación de grasa en las piezas en rotación garantiza que se mantengan las prestaciones indicadas en el catálogo durante al menos 1.000 horas para ángulos de trabajo no superiores a 5°.

En las aplicaciones sujetas a numerosos desplazamientos de la máquina, las piezas del cardán más sujetas al desgaste son:

– los tubos telescópicos y las protecciones de seguridad debido a las salidas continuas de los tubos;

– las crucetas debido a las frecuentes variaciones de los ángulos;

 – los limitadores por el alto número de intervenciones.

Descripción del producto

CMR Group recomienda efectuar el mantenimiento anual coincidiendo con el inicio de la nueva temporada agrícola, mediante el control de la eficacia de funcionamiento de los componentes antes mencionados.

En caso de anomalías, se debe proceder a la sustitución de las piezas desgastadas para evitar que la transmisión se dañe por completo.

CMR Group garantiza la identificación de los repuestos con las distintas partes previstas en los diseños proporcionados a la Clientela y con los dibujos de despiece incluidos en los catálogos técnicos. Las instrucciones para el restablecimiento están incluidas en los manuales de uso y mantenimiento que se entregan junto con cada eje cardán en el momento de la venta.

CMR Group, junto con el equipamiento de la transmisión cardán, ofrece una gama completa de repuestos, siempre disponibles en el almacén, tales como:

Repuestos

Cubierta para manual de uso y mantenimiento - Etiqueta interna - Etiqueta externa
